Kolmanda generatsiooni ZIPS heliisolatsiooni süsteem
Kasutusala
Kasutatakse hoonete ehitusel ning renoveerimisel, et suurendada ühekihilise seinte,lagede,vaheseinte ning betoonlagide, mis on tehtud kergplokkidest, tellistest ja betoonist, heliisolatsiooni. Peamiselt kasutatakse elurajoonides: villad ja korterelamud.
Koostis
ZIPS-III-Ultra koosneb 42,5 mm paksustest "Sandwich" tüüpi paneelidest. "Sandwich" paneel ultra on kuidkipsplaadi ning stapeelkuid "Shumostop" kombinatsioon. Selleks, et kinnitada süsteem seinale või laele, on Sylomeri toodetest kasutusel 8 spetsiaalset vibroisolaatorit. Vabas olekus on need kinnitusühendid rohkem kui 10 mm "Sandwich" paneeli kihist väljapool, kuid kinnitamise ajal muutuvad nad suhteliselt erapooletuks ning süsteemi kogupaksus(arvestades kipsplaadist lisakihti) on 55 mm. Iga "Sandwich" paneel koosneb kaheksast müravastasest kinnitist, mille kaudu tuleks süsteem seina või lae külge kinnitada. Kipsplaadist lisakiht ei kuulu komplekti.
Eelised
- Kõrge teostusvõime heli lisaisoleerimise puhul
- Raamita paigaldusmeetod
- Spetsiaalsed vibratsioonivastased paigutid ning punnsoonega ühendid "Sandwich" paneelides.
Mõõtmed
Paneeli puhtmõõtmed(punnsoontega ühendeid arvestamata): 1200 х 600 mm. Paneeli paksus: 42,5 mm. Süsteemi paksus(arvestades kipsplaadist lisakihti) on 55 mm.
Füüsilised omadused
Paneeli kaal: 20 kg. Süsteemi pinna tihedus: 38 kg/m2.
Õhumüra isolatsioon
| Sagedus, Hz | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 |
|---|---|---|---|---|---|---|---|---|
| ZIPS-III-Ultra paneelsüsteemi heliisolatsiooni lisaväärtus, dB | 2,0 | 7,0 | 5,0 | 11,0 | 11,0 | 11,0 | 14,0 | 14,0 |
| 120 mm tellisseina heliisolatsiooni väärtus koos ZIPS-III-Ultra paneelsüsteemiga, dB | 37,9 | 44,7 | 44,0 | 50,6 | 52,5 | 55,1 | 58,4 | 59,6 |
| Sagedus, Hz | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| ZIPS-III-Ultra paneelsüsteemi heliisolatsiooni lisaväärtus, dB | 19,0 | 20,0 | 21,0 | 23,0 | 23,0 | 21,0 | 21,0 | 17,0 |
| 120 mm tellisseina heliisolatsiooni väärtus koos ZIPS-III-Ultra paneelsüsteemiga, dB | 65,7 | 69,0 | 72,4 | 75,9 | 77,3 | 78,0 | 78,0 | 75,0 |
ZIPS-III-Ultra süsteemi heliisolatsiooni lisaindeks: ΔRw = 16 – 18 dB.
Paigaldus

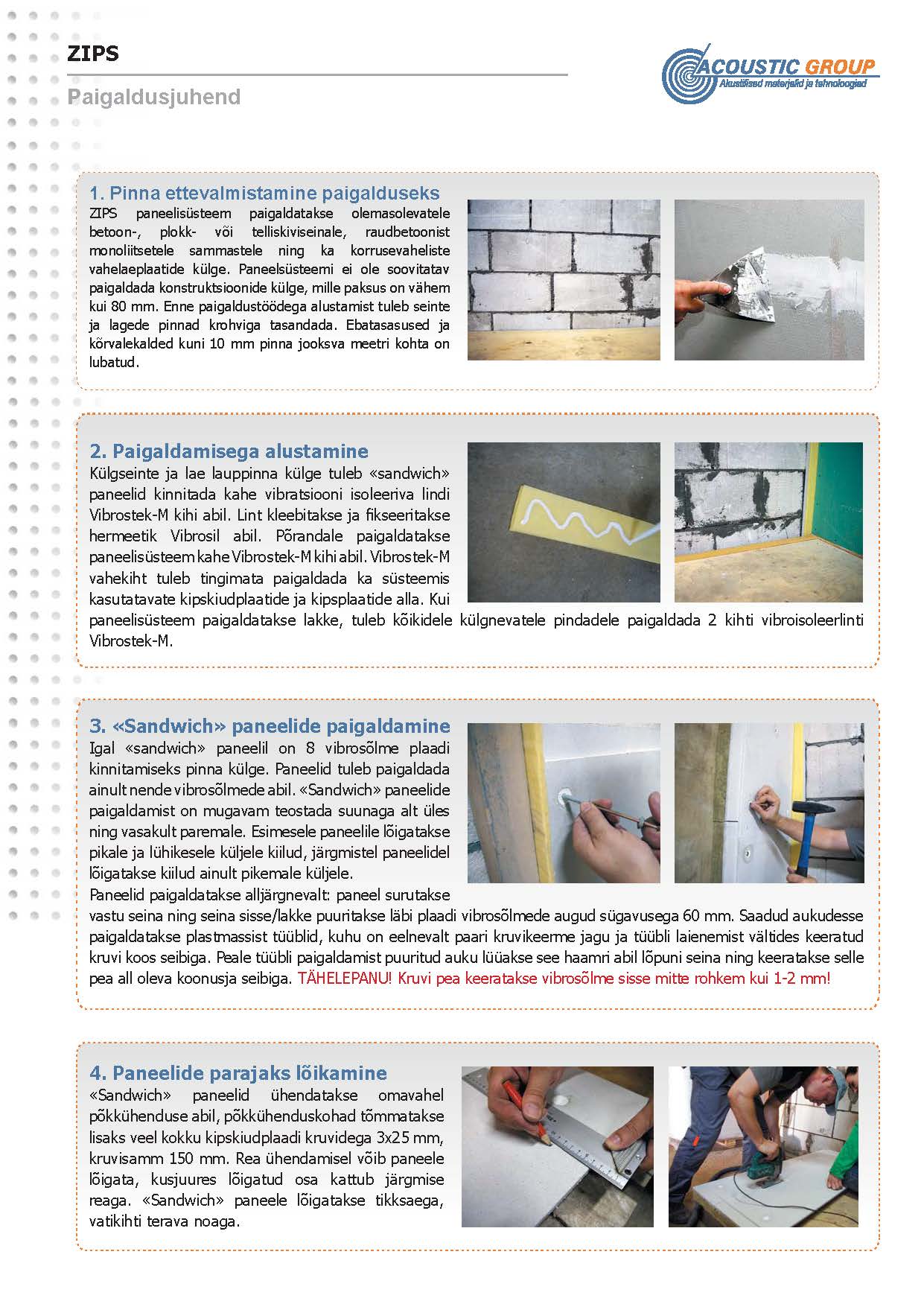

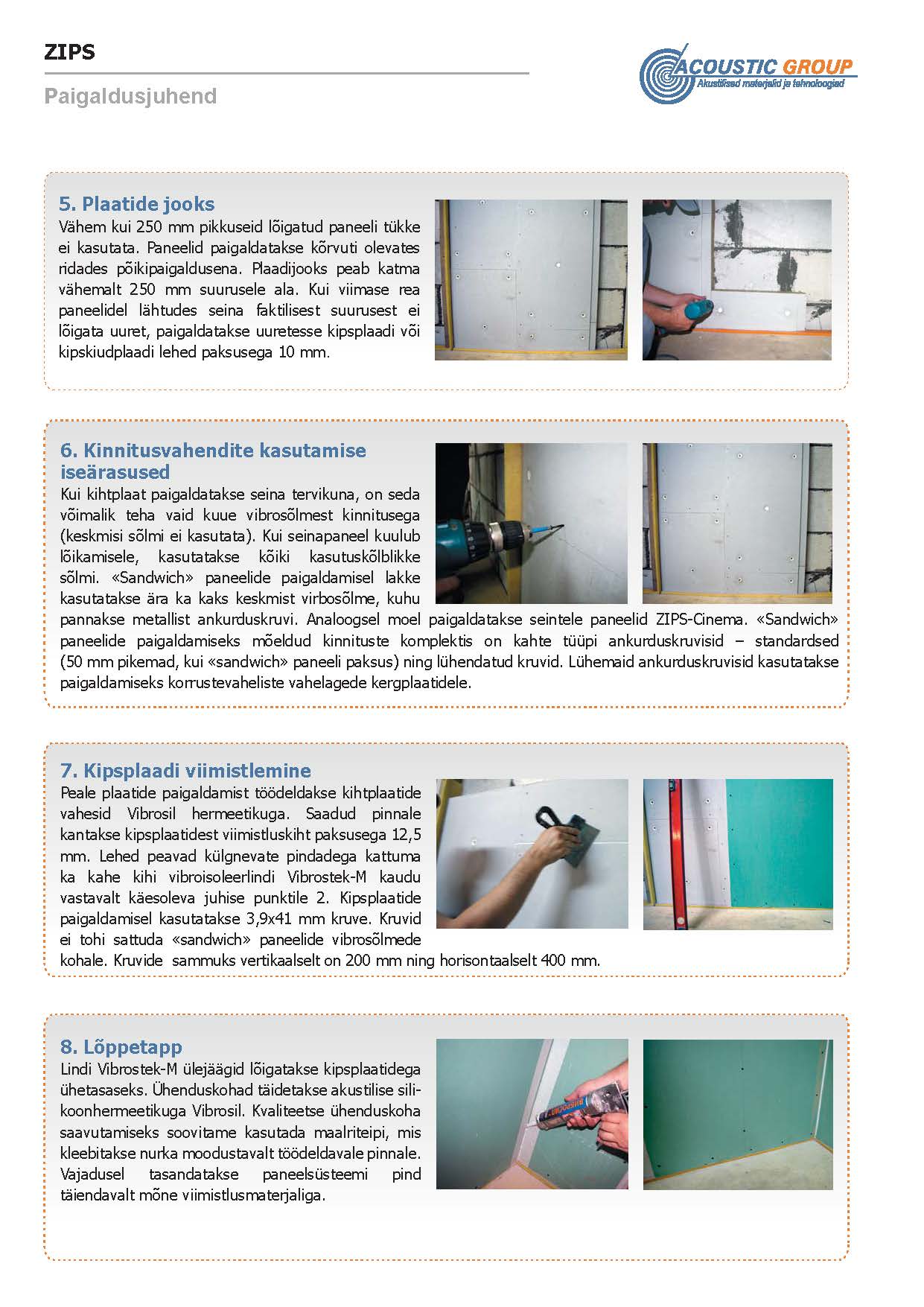

ZIPS paneelsüsteemi tuleks paigaldada rangelt vastavalt juhendile lk1, lk2.
